控制输出
|
NPN/PNP
|
|
短路保护
|
配备（自动恢复）
|
|
反应时间
|
200us以下
|
|
投光元件
|
复合LED:红色/绿色/蓝色，（投光波峰波长：60nm/525nm/470mm）
|
|
工作温度
|
-10℃至55℃（无凝结）
|
|
环境湿度
|
35至85%RH（无冻结）
|
|
检测距离
|
18-28mm
|
|
电源电压
|
12至24VDC±10%，纹波电压（P-P）:最大10%
|
|

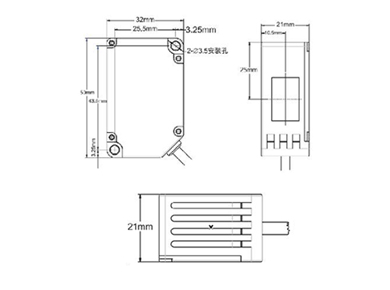

尺寸
|
32*21*50mm
|
|
重量
|
约104g
|
|
消耗电量
|
功率850mW以下（电压：24V时，消耗电流35mA以下）
|
|
电缆
|
0.2mm24芯橡皮电缆，标准长2m；+V/黑色：输出/粉红色：模式转换输入/蓝色：0V
|
|
材料
|
外壳：PBT；操作面板：PC；操作按钮：硅胶；透镜：PC
|
|
色标模式/NPN输入
|
High(OFF)12至+VDC或开放Low(ON)0至0.6VDC,流出电流0.5mA以下，输入阻抗10KΩ
|
|
色标模式/PNP输入
|
Low(OFF)0至0.6VDC或开放
|
|
彩色模式/NPN输入
|
High(OFF)12至+VDC或开放
|
|
彩色模式/PNP输入
|
输入阻抗约10KΩ High(ON)12至+VDC,流出电流3mA以下，输入阻抗约10KΩ
|
|
输出模式/色标模式(NPN\PNP)
|
色标检出时 ON
|
|
输出模式/彩色模式(NPN\PNP)
|
一致时 ON
|
|
输出/NPN
|
NPN开路集电极晶体管：最大流入电流50mA,外加电压30VDC以下（输出和0V之间）；剩余电压1.5V以下（流入电流50mA时）
|
|
输出/PNP
|
PNP开路集电极晶体管：最大流出电流50mA,外加电压30VDC以下（输出和+V之间）；剩余电压1.5V以下（流出电流50mA时）
|
