接近开关在工业自动化领域应用非常广发，主要被用作到位检测，在机器人、流水线上非常常见。市场上常用的接近开关当中，除二线制开关以外，无论是在工程设计时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。大多数的接近开关输出回路无论是NPN型还是PNP型都是属集电极开路输出信号形式（AC型除外），且都具有最基本的3条信号线,其分别为（VCC；GND；OUT），也有4线制的OUT（NO+NC）。NPN型和PNP型这两种类型的主要区别就是所使用三极管的类型不同，即输出信号不同。利用三极管的C、E极作为输出时，用户在使用的时候需要接上拉电阻和下拉电阻。

　　一、NPN型、PNP型输出线定义要素

　　首先我们对3条信号线定义或称呼进行说明:

　　1. VCC：即为电源，又称为+V；（俗称电源正极，接红色或褐色线）。

　　2. GND：即为接地线，又称为0V；（俗称电源负极，接蓝色线）。

　　3. OUT：即为信号输出线，又称为负载；（接黑色（或白色）线）。

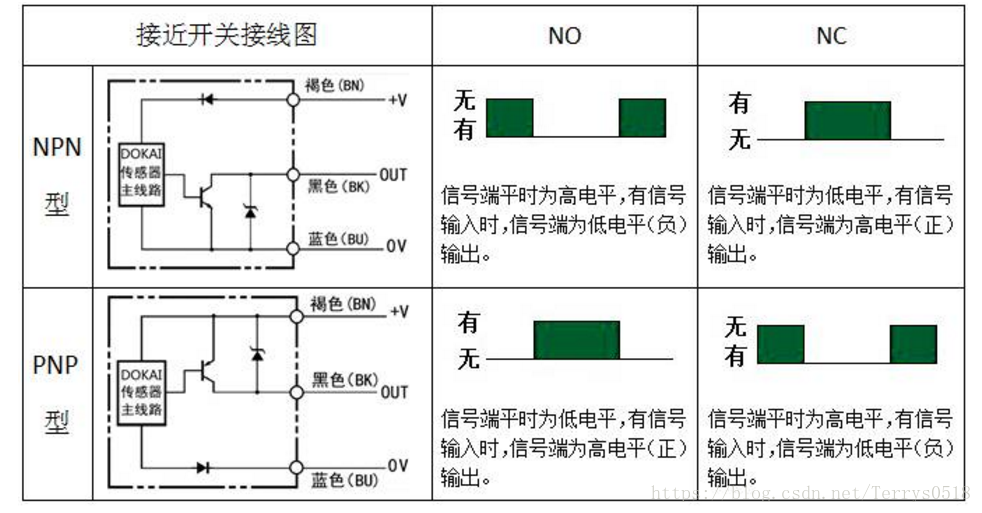

　　接着单纯的说明NPN型、PNP型代表的意思：

　　NPN型：可简称N型，N表示信号端为负电压输出；内部开关连接于信号端与负极。

　　PNP型：可简称P型，P表示信号端为正电压输出；内部开关连接于信号端与正极。

　　同时两种类型都有NO(常开)型或NC(常闭)型不同的输出常态，在选型时单纯的选择NPN型或PNP型输出均是不全面的描述。

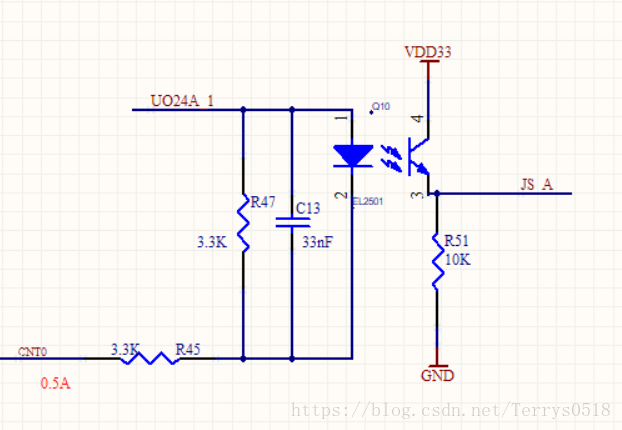

　　针对NPN型接近开关，外部检测电路如下

　　CNT0 接 OUT,无信号输入时，OUT被上拉到电源，JS_A输出高电平

　　有信号输入时，OUT被下拉到地，JS_A输出低电平

　　针对PNP型接近开关，外部检测电路如下

　　CNT0接OUT,无信号输入时，JS_C输出高电平

　　有信号输入时，JS_C输出低电平
