未来晾衣架什么样？

“下雨了，下雨了，回家收衣服了！”也许在不久的将来，不会再有人念叨这句话。

随着机器纪元的到来，人类的双手将逐渐被解放。
未来的晾衣架能实时监控天气状况，根据温度、光照、湿度判断晾晒状态，将监控信号传给控制系统，下雨时自动收回，天晴时自动晾晒，能检测白天和黑夜甚至雾天，能根据光照强度判断以保护衣物的耐用度和品质。

概念设计

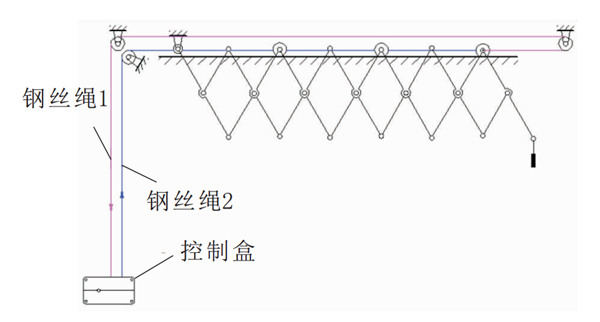

图1所示，钢丝1一端与最外面的轮轴组相连，另一端经轨道尾端所装滑轮收在下方的手柄控制盒。 钢丝2一端与最外面的轮轴组相连，另一端经轨道首端所装滑轮返至轨道尾端，最后收于下方的控制盒。 钢丝1将晾衣架伸出，钢丝2将晾衣架拉回。

图1

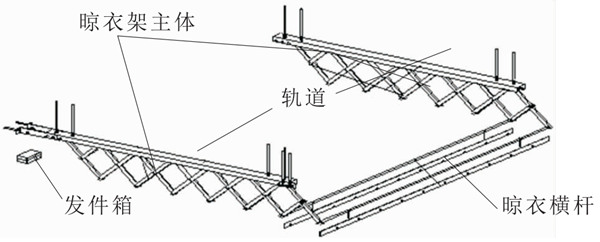

自动晾衣架整体三维结构模型

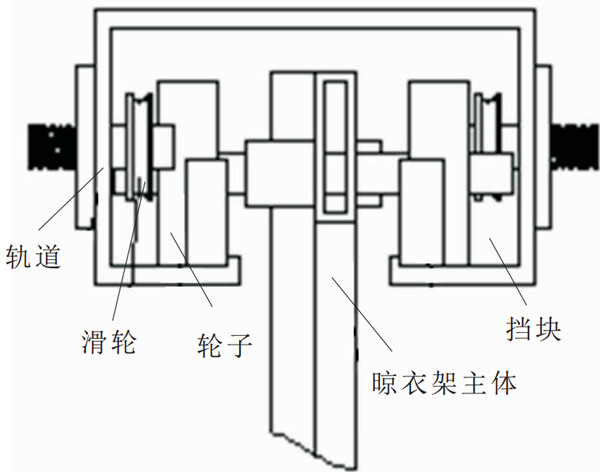

晾衣架轨道装配截面

产品逻辑设计

传感器能够收集光照度、雨滴、温度信号，从而控制系统可以进行对电机的正转和反转的状态控制，以便达到全自动控制晾晒的设计要求。

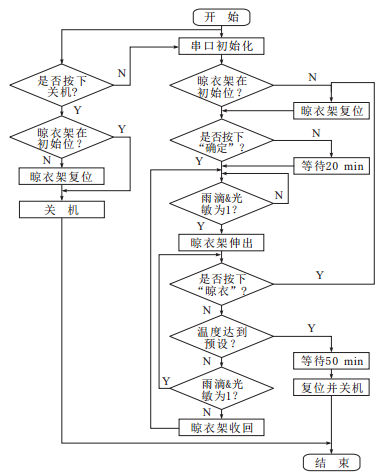

ＰＬＣ控制主流程

系统构成

智慧晾衣架主要由动力系统、晾晒执行机构模块、数据采集模块、控制系统组成。

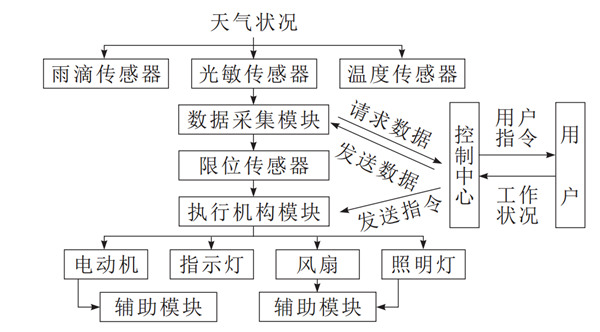

系统架构

数据采集模块传感器分为雨滴传感器，光敏传感器，温度传感器，限位传感器等几部分构成，雨滴传感器，光敏传感器，温度传感器等传感器用于感知天气的变化，限位传感器就是用以限定机械设备的运动极限位置的电气开关，根据运动部件的行程位置而切换电路的电器。
如果没有传感器的存在，很多智慧家居的产品都很难存在。

我们希望未来传感器能够更多融入到人们的生活中，与众多智慧家居产品迸发出无限生机。德夫尔希望携手众多合作伙伴，为解放人类双手，迎来机器纪元而不断奋斗！
